Mini Display Driver Board LCD Screen Pengontrol PCB

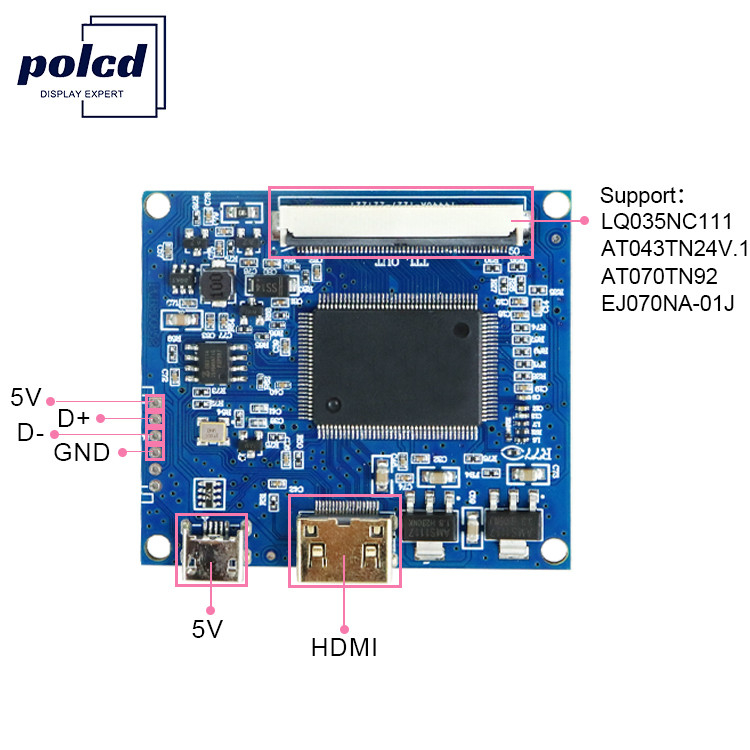

Penampilan, ukuran dan fungsi produk PCB sama persis, tetapi model layar LCD yang digerakkan berbeda:
| Papan pengemudi model | Deskripsi Fungsi | Perhatikan |
| PCB800850 | Dukungan LCD 3,5 inci | Referensi definisi LQ035NC111 |
| PCB800851 | Dukungan LCD 4,3 inci-40P | Referensi definisi AT043TN24V.1 |
| PCB800852 | Mendukung 50PIN LCD | Referensi definisi AT070TN92 |
| PCB800853 | Dukungan LCD 40PIN | Referensi definisi EJ070NA-01J |
| Dimensi: 52mm*46mm*6mm | ||
Fitur
1. Mirco antarmuka catu daya USB, 5V catu daya standar, perlu lebih dari 1.5A.
2Tidak ada tombol dan tidak ada remote control. itu akan secara otomatis beralih ke saluran HD-MI setelah plugging di HD-MI.
3. 1 saluran HD-MI sinyal input, dan IC ini mendukung HD-MI 1.2
4. HD-MI adalah kualitas tinggi MINI plated emas dasar.
5. Antarmuka layar mengadopsi konektor berlapis emas berkualitas tinggi 40PIN EJ070NA-01J definisi.
6.Sinyal USB --DM+DP dapat diperluas secara eksternal.
7. Papan pengemudi mengadopsi desain sirkuit khusus yang dapat mendorong lampu LED dalam 10V dan mendukung output arus maksimum 180MA.
9- Dukung output sinyal TTL.
Ini dapat mendukung layar LCD 40PIN 7" 8" 9" 10,1 inci seperti EJ070NA-01J.
Papan pengemudi ini mengadopsi teknologi SMD penuh. Parameter yang relevan dirancang sesuai dengan standar industri, dan standar pengiriman sesuai dengan standar sipil.
10.Papan pengemudi ini menggunakan kursi FPC khusus berlapis emas dua sisi. FPC tidak membedakan antara koneksi atas dan bawah dan dapat digunakan langsung.
Transportasi, penyimpanan, persyaratan penggunaan
1Jangan menggunakan tekanan berat atau deformasi lentur.
2. Anti-statis dan tahan air
3. kelembaban relatif < 80%
4. Suhu operasi: -1 ~ 60 °C
5. kelembaban operasi: 0 ~ 40 °C

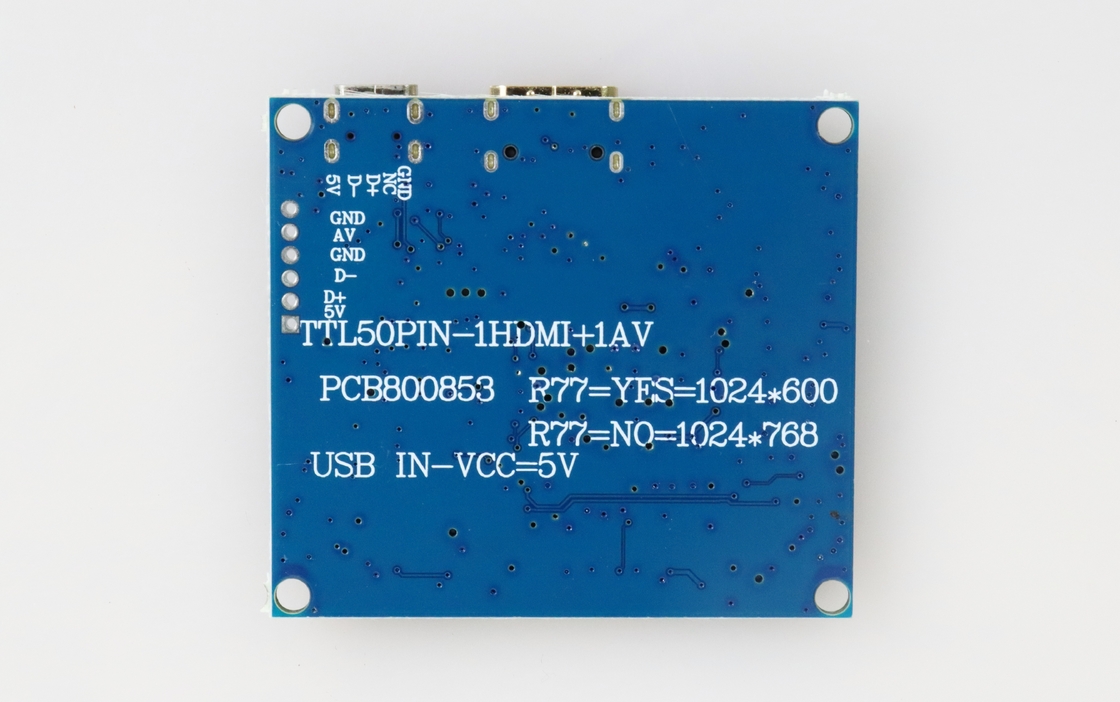

J4-INPberkerudungConnector
| 1 | +5V | Tegangan Masuk Sumber Daya |
| 2 | D+ | Koneksi sinyal USB |
| 3 | D- | Koneksi sinyal USB |
| 4 | GND | GND |
| 5 | AV | Tidak ada fungsi |
| 6 | GND | tanah |
HD-MIConnector
| 1 | Antarmuka standar mini HD-MI | Kabel standar tersedia |
MIRCO USBConnector
| 1 | Antarmuka standar Mirco USB | Kabel standar tersedia |
CON4 -- Antarmuka ini tidak membedakan antara koneksi atas dan bawah layar LCD FPC.
